Анкеры и закладные детали
Анкерные группы и монтажные элементы
58 позиций в разделе
АН3-3-М12, закладная
М12 8G · 0,16 кг
АН3-3-М16 (Сборочный чертеж АН13-М16-210), закладная
М16 8G · 0,157 кг
АН3-3-М20 (Сборочный чертеж АН13-М20-260), закладная
М20 8G · 0,452 кг
АНВ-1-М10, монтажный элемент
М10 · 70…250 мм

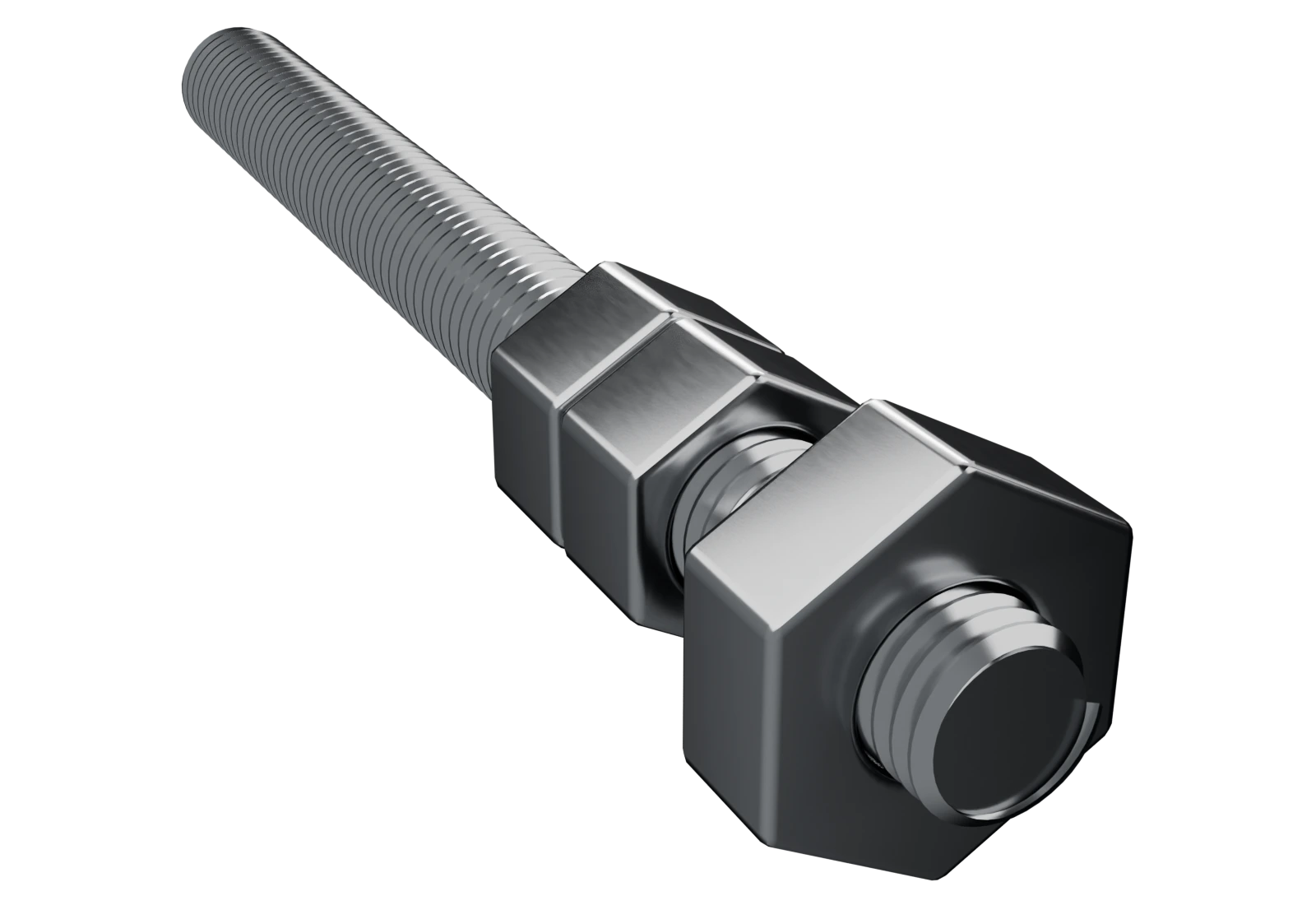

АНВ-1-М12х132, монтажный элемент
М12 8g · 132 мм
АНВ-1-М12х272, монтажный элемент
М12 8g · 272 мм

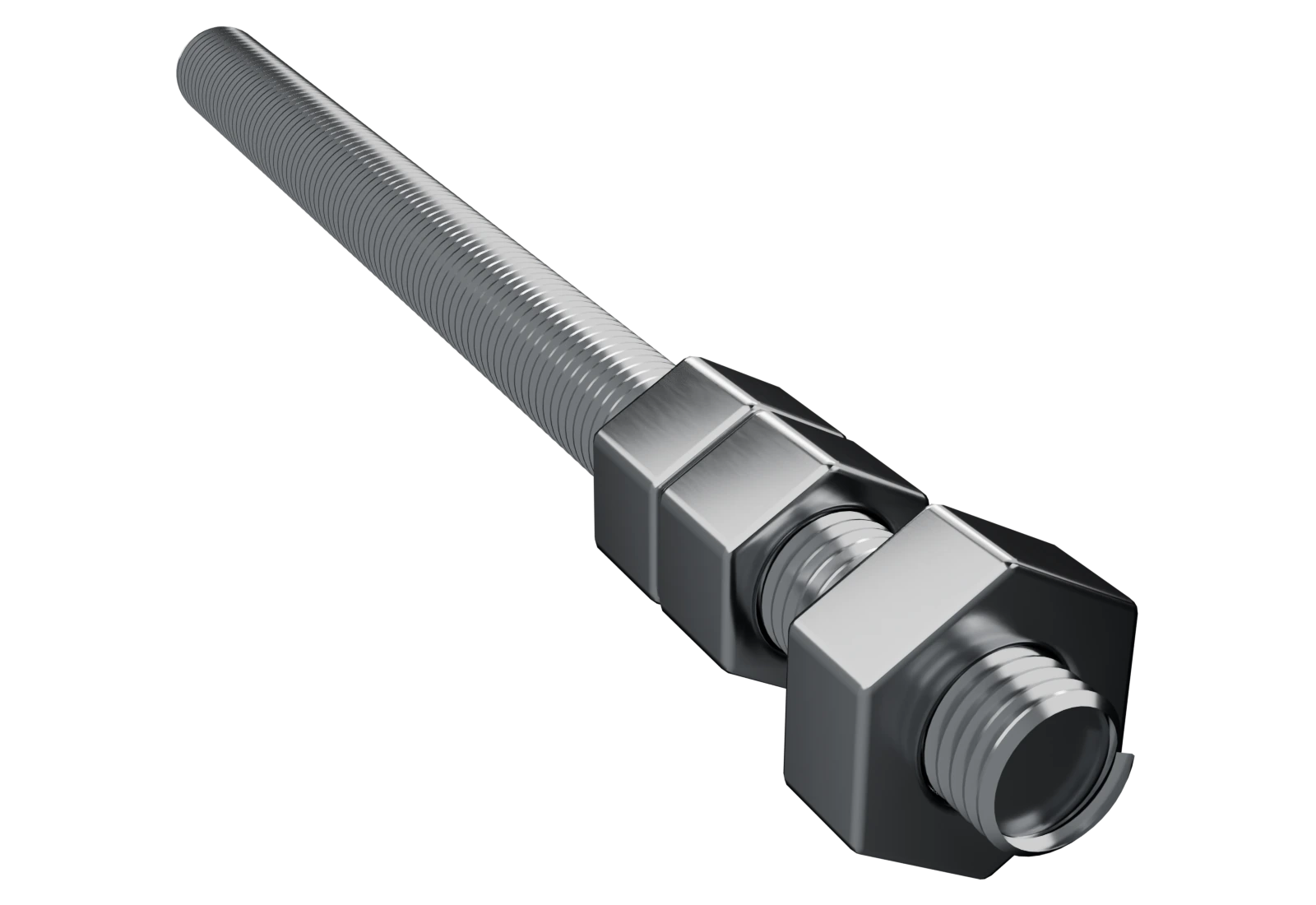

АНВ-1-М16х235, монтажный элемент
М16 8g · 235 мм

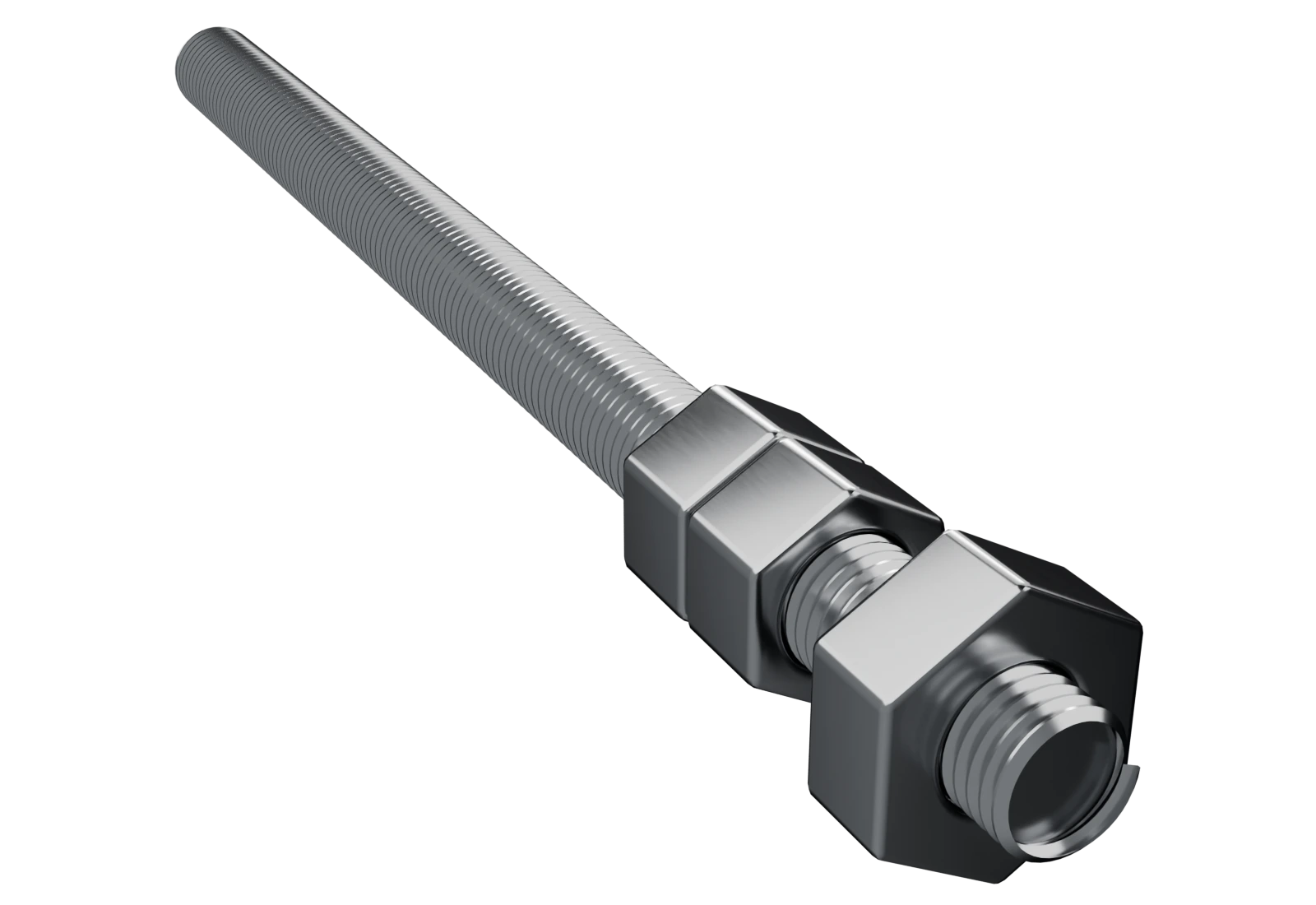

АНВ-1-М16х255, монтажный элемент
М16 8g · 255 мм
АНВ-1-М16х275, монтажный элемент
М16 8g · 275 мм
АНВ-1-М16х335, монтажный элемент
М16 8g · 335 мм
АНВ-1-М24, монтажный элемент
М24 · 105…445 мм
АНВ-1-М27, монтажный элемент
М27 · 145…445 мм
АНВ-1-М30, монтажный элемент
М30 · 145…445 мм
АНЗ-3-М10, закладная
63 мм · 50 мм
АНЗ-3-М24, закладная
80 мм · 70 мм
АНЗ-3-М27, закладная
81 мм · 80 мм
АНЗ-3-М30, закладная
80 мм · 90 мм
Втулка АН3-3-М16.002
Деталь сопряжения в сборочном узле.
Втулка АН3-М20.001
Деталь сопряжения в сборочном узле.
Гайка АНВ-1-М12х272.002
Затяжной элемент болтового соединения.
Гайка АНВ-1-М16х235.002
Затяжной элемент болтового соединения.
Гайка АНВ-1-М20х260.002
Затяжной элемент болтового соединения.
Заглушка АН3-3-М16.003
Изделие серийного производства НЗСН.
Закладная гайка М6
Затяжной элемент болтового соединения.
Закладная деталь ЗД6 (L=1090)
Закладной элемент для монтажа оборудования в бетон.
Кронштейн ПС3-3,5-Е-11.5.001
Несущий элемент крепления рельса в тоннеле.
Кронштейн ПС3-3,5-Е-16.001
Несущий элемент крепления рельса в тоннеле.
Кронштейн ПС3-3,5-Е-34.0-001
Несущий элемент крепления рельса в тоннеле.
Кронштейн ПС3-3,5-Е-8.001
Несущий элемент крепления рельса в тоннеле.
Кронштейн ПСЗ-3.5-Е-22.001
Несущий элемент крепления рельса в тоннеле.
Кронштейн ПСЗ-3.5-Е-5.001
Несущий элемент крепления рельса в тоннеле.
ОК-4-5,0 (Ограничительное крепление), закладная
210 мм · 0,58 кг
ОК-8-2,5 (Ограничительное крепление), закладная
233 мм · 17 мм
ОК-8-5,0 (Ограничительное крепление), закладная
230 мм · 21 мм
Платик АН3-М16.001
Опорный элемент анкерной группы.
Платик АН3-М20.003
Опорный элемент анкерной группы.
Платик АНЗ-3-М12.001
Опорный элемент анкерной группы.
Платик АНЗ-3-М16.001
Опорный элемент анкерной группы.
Проушина ПСЗ-3,5-Е-46.0-002
Изделие серийного производства НЗСН.
ПС3-3,5-Е-11,5, закладная
Закладной элемент для монтажа оборудования в бетон.
ПС3-3,5-Е-16, закладная
Закладной элемент для монтажа оборудования в бетон.
ПС3-3,5-Е-22, закладная
Закладной элемент для монтажа оборудования в бетон.
ПС3-3,5-Е-34,0, закладная
Закладной элемент для монтажа оборудования в бетон.
ПС3-3,5-Е-5, закладная
Закладной элемент для монтажа оборудования в бетон.
ПС3-3,5-Е-8,0, закладная
Закладной элемент для монтажа оборудования в бетон.

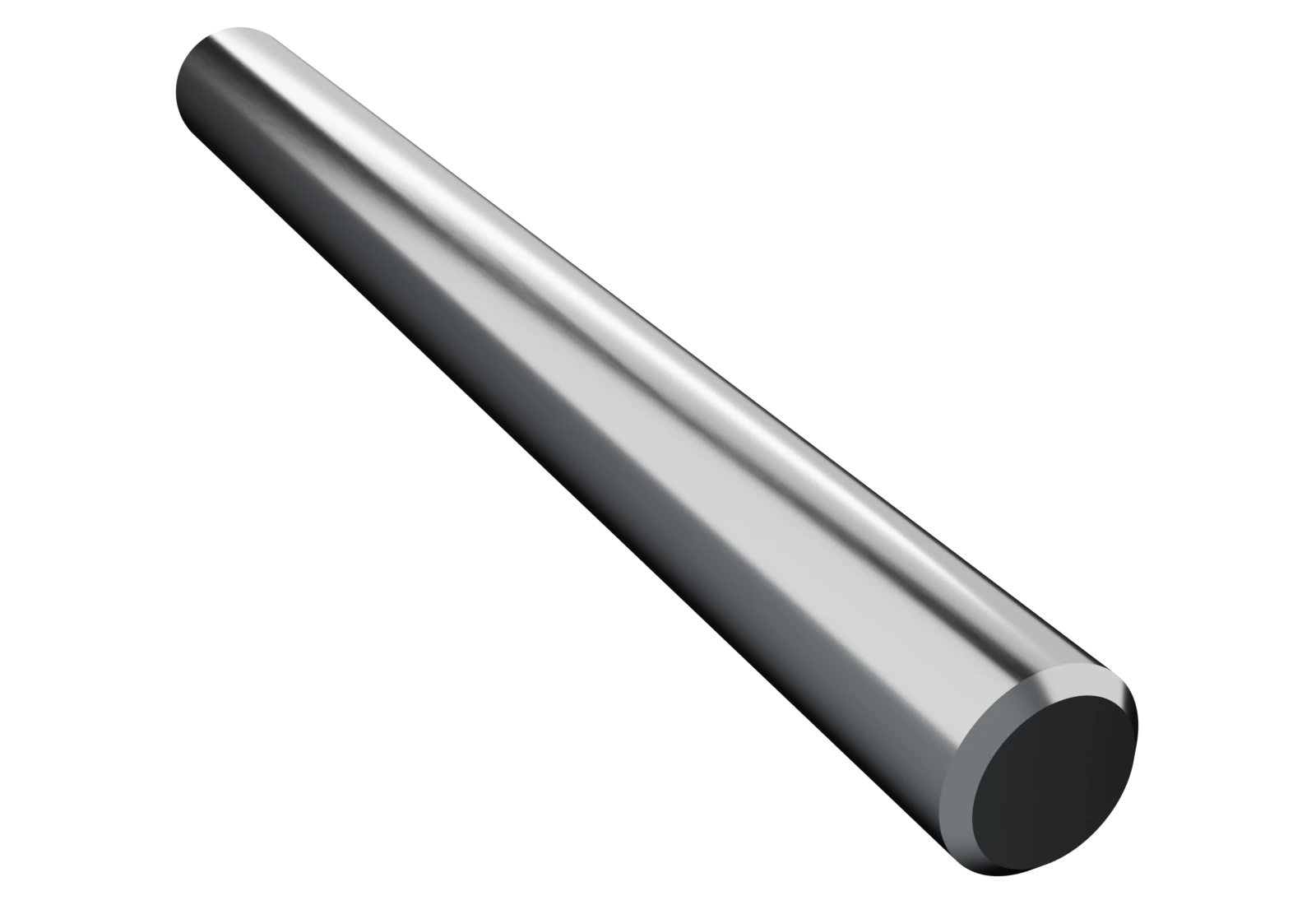

Свободная ось СО-3-2,5
Ø16 мм · 170 мм

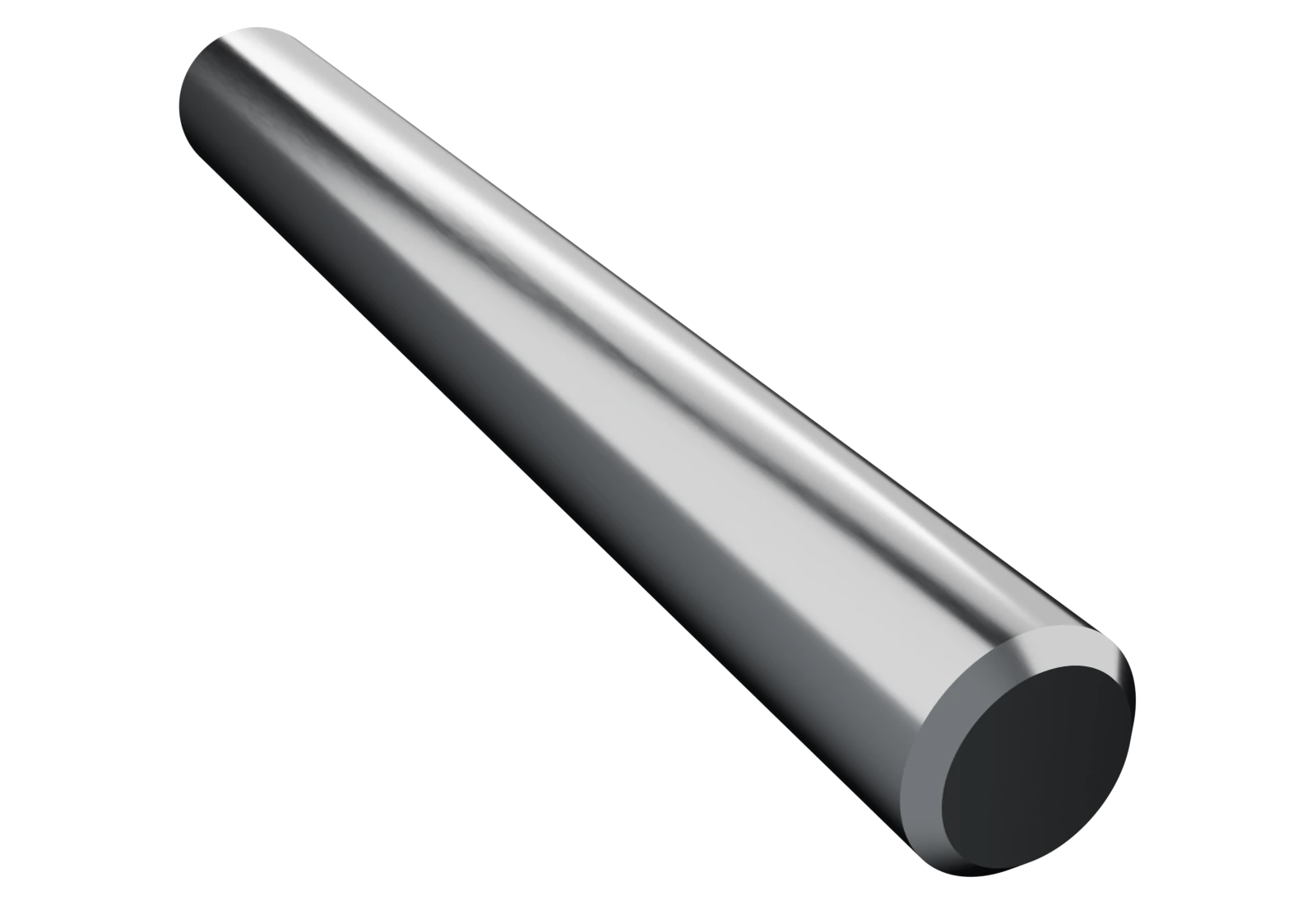

Свободная ось СО-3-5,0
Ø20 мм · 170 мм
Уголок ПС3-3,5-Е-11,5-002
Изделие серийного производства НЗСН.
Уголок ПС3-3,5-Е-16.002
Изделие серийного производства НЗСН.
Уголок ПС3-3,5-Е-22.002
Изделие серийного производства НЗСН.
Уголок ПС3-3,5-Е-34.0-002
Изделие серийного производства НЗСН.
Уголок ПС3-3,5-Е-8.002
Изделие серийного производства НЗСН.
Уголок ПСЗ-3.5-Е-5.002
Изделие серийного производства НЗСН.
Шпилька АНВ-1-М12х272.001
Резьбовой элемент анкерного крепления.
Шпилька АНВ-1-М16х275.001
Резьбовой элемент анкерного крепления.
Шпилька АНВ-1-М16х335.001
Резьбовой элемент анкерного крепления.
HFV-5-2.5, закладная
Закладной элемент для монтажа оборудования в бетон.
HFV-9-2.5 44х100, закладная
Закладной элемент для монтажа оборудования в бетон.
Анкеры АНВ-1 и закладные АНЗ — типоразмерный ряд
| Обозначение | Документ | Резьба | Нагрузка F_R, кН | Масса, кг |
|---|---|---|---|---|
| АНВ-1-М10 | ТУ 25.11.23-002-65036977-2023 | М10 | 1,2…12,8 | — |
| АНЗ-3-М10 | ТУ 25.11.23-002-65036977-2023 | М10 | 1,2…12,8 | — |
| АН3-3-М12 | ТУ 25.11.23-002-65036977-2023 | М12 | — | 0,16 |
| АНВ-1-М12х132 | ТУ 25.11.23-002-65036977-2023 | М12 | 2,4…20,4 | 0,17 |
| АНВ-1-М12х272 | ТУ 25.11.23-002-65036977-2023 | М12 | 2,4…20,4 | 0,28 |
| АН3-3-М16 | ТУ 25.11.23-002-65036977-2023 | М16 | — | 0,157 |
| АНВ-1-М16х235 | ТУ 25.11.23-002-65036977-2023 | М16 | 7,3…32,6 | 0,461 |
| АНВ-1-М16х255 | ТУ 25.11.23-002-65036977-2023 | М16 | 7,3…32,6 | — |
| АНВ-1-М16х275 | ТУ 25.11.23-002-65036977-2023 | М16 | 7,3…32,6 | 0,514 |
| АНВ-1-М16х335 | ТУ 25.11.23-002-65036977-2023 | М16 | 7,3…32,6 | 0,58 |
| АН3-3-М20 | ТУ 25.11.23-002-65036977-2023 | М20 | — | 0,452 |
| АНВ-1-М24 | ТУ 25.11.23-002-65036977-2023 | М24 | 28,1…81,5 | — |
| АНЗ-3-М24 | ТУ 25.11.23-002-65036977-2023 | М24 | 28,1…81,5 | — |
| АНВ-1-М27 | ТУ 25.11.23-002-65036977-2023 | М27 | 42,1…110 | — |
| АНЗ-3-М27 | ТУ 25.11.23-002-65036977-2023 | М27 | 42,1…110 | — |
| АНВ-1-М30 | ТУ 25.11.23-002-65036977-2023 | М30 | 56,7…117,3 | — |
| АНЗ-3-М30 | ТУ 25.11.23-002-65036977-2023 | М30 | 56,7…117,3 | — |
Нагрузка F_R — по техническим условиям ТУ 25.11.23-002-65036977-2023, диапазон зависит от длины и заделки; точные значения — в карточках.
Нормативные документы
Стандарты, технические условия и отраслевая документация, по которым выпускаются изделия раздела.
- ТУ 25.11.23-002-65036977-2023
- ТУ 25.11.23-003-65036977-2023
Изготовление деталей этой группы по чертежу заказчика
Пришлите чертёж — технолог оценит применимость и сроки.
