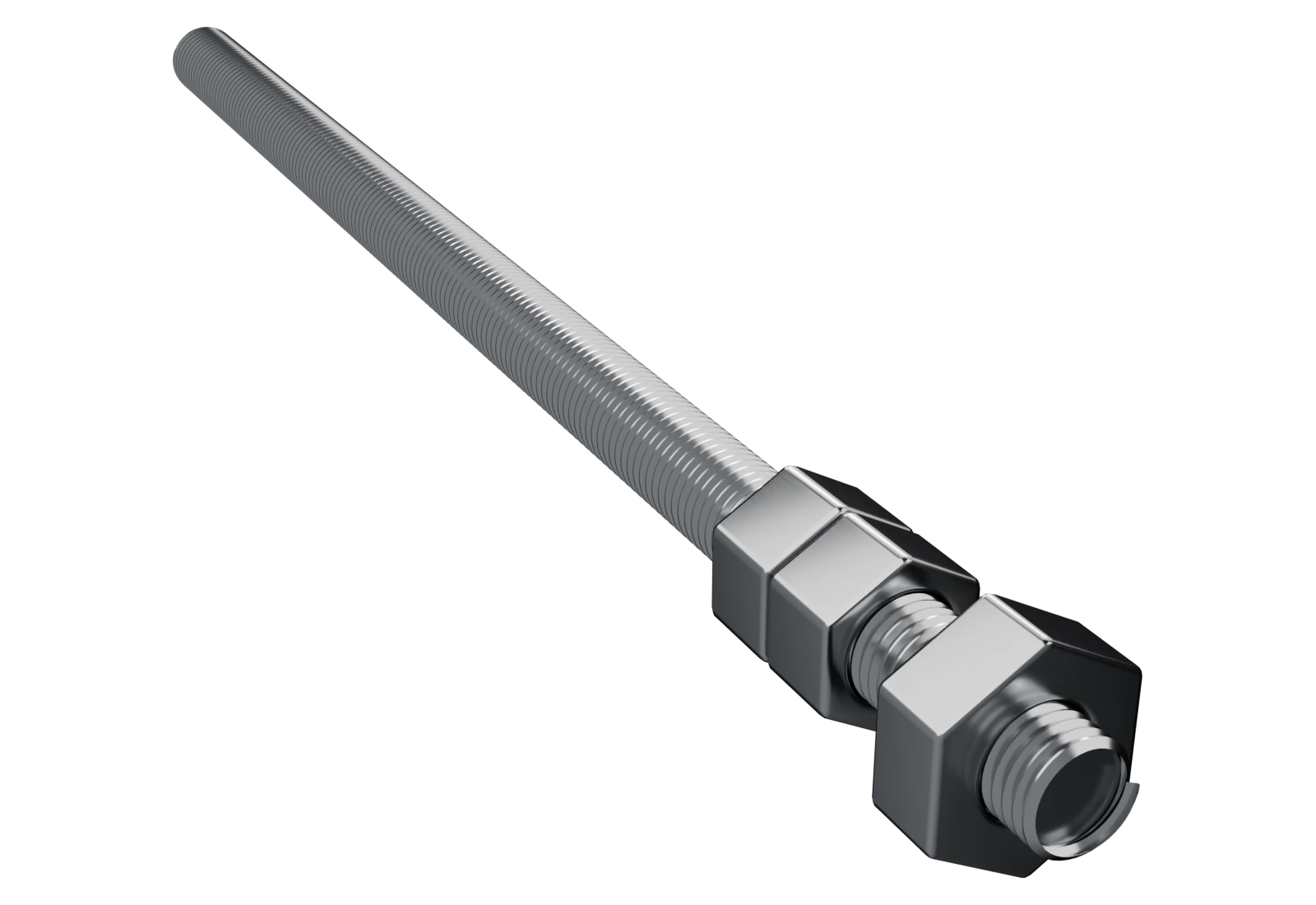

АНВ-1-М16х335, монтажный элемент

по документации заказчика

Серийное производство

Винт нажимного анкера: шпилька с резьбой по всей длине, фирменная гайка и две контргайки, стопорение кернением. Самый длинный из винтов М16 в документации завода.

М168g

резьба

335мм

длина

0,58кг

масса комплекта

Технические характеристики

Параметры изделия

Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.

Состав и размеры

Шпилька АНВ-1-М16х335.001	1 шт0,44 кг
Гайка АНВ-1-М16х235.002	1 шт
Гайка ISO 4032 M16 A4-80	2 шт
Резьба	М16-8gпо всей длине
Длина	335+1 мм
Гайка, размер S	30мм
Материал	нержавеющая сталь группы А4
Нагрузка F_R (М16)	7,3…32,6кН
Масса комплекта	0,58кг

Строительная линейка

Применяется с узлами

Карточки комплектов — состав по спецификации сборочного чертежа, ступень несущей способности и регулировочный зазор.

Применяется с узлами

Нормативная база

Документация

Сборочный чертёж АНВ-1-М16х335.000СБ
ТУ 25.11.23-002-65036977-2023

На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
