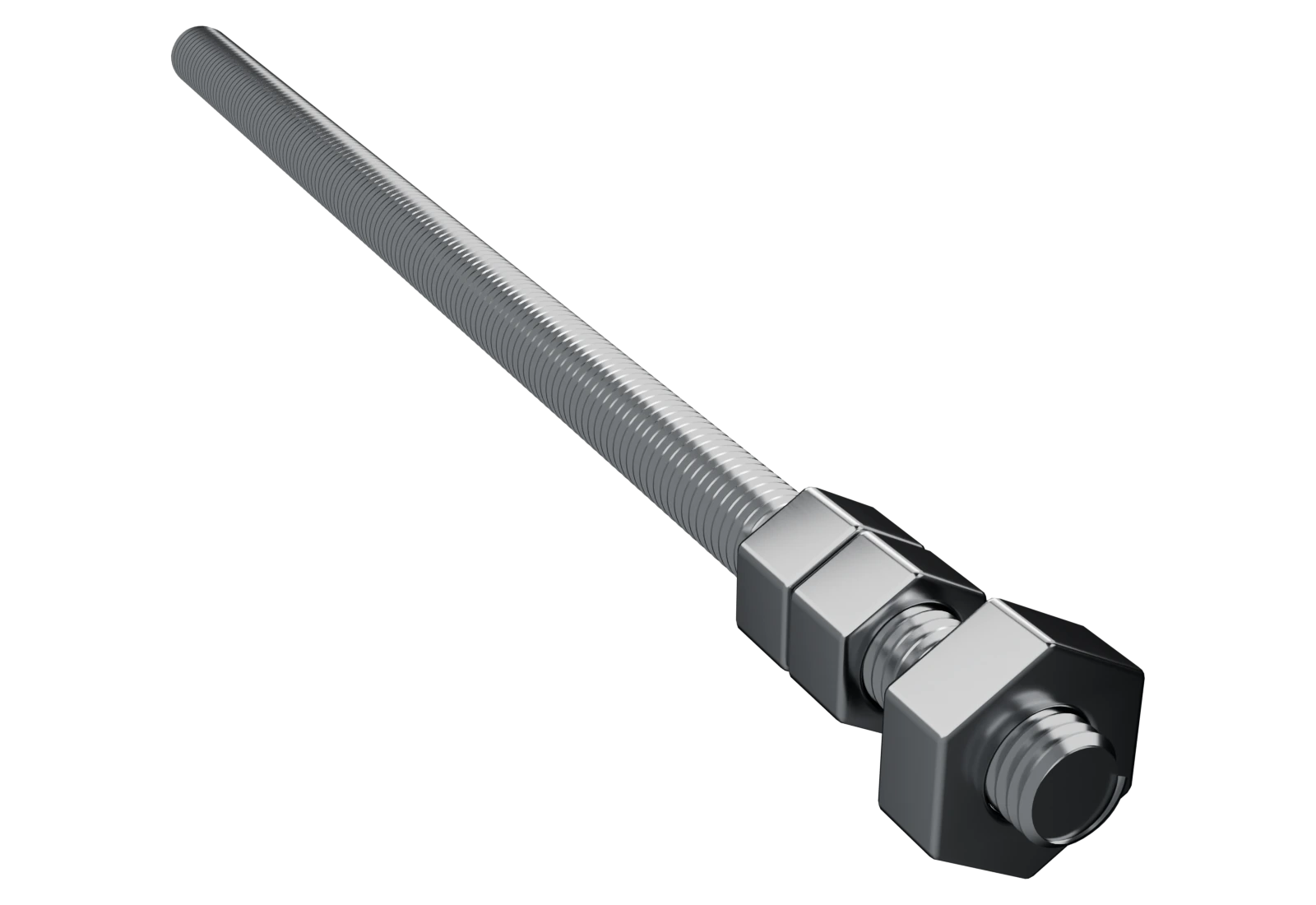

Кадр построен по трёхмерной модели изделия
Анкеры и закладные детали
АНВ-1-М12х272, монтажный элемент
по документации заказчика
- Серийное производство
Винт нажимного анкера: шпилька с резьбой по всей длине, фирменная гайка и две контргайки, стопорение кернением. Вкручивается в закладную АНЗ-3-М12.
М128g
резьба
272мм
длина
0,28кг
масса комплекта
Технические характеристики
Параметры изделия
Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.
Состав и размеры
| Шпилька АНВ-1-М12х272.001 | 1 шт |
|---|---|
| Гайка АНВ-1-М12х272.002 | 1 шт |
| Гайка ISO 4032 M12 A4-80 | 2 шт |
| Резьба | М12-8gпо всей длине |
| Длина | 272±1 мм |
| Материал | нержавеющая сталь группы А4 |
| Нагрузка F_R (М12) | 2,4…20,4кН |
| Масса комплекта | 0,28кг |
Строительная линейка
Применяется с узлами
Карточки комплектов — состав по спецификации сборочного чертежа, ступень несущей способности и регулировочный зазор.
Применяется с узлами
- ПСС-5АН-М-5-240Узел стяжки ПСС-5АН-М-5-240
- ПСС-5АН-М-8.0-240Узел стяжки ПСС-5АН-М-8.0-240
- ПСС-5АН-М-11.5-130-190-УУзел стяжки ПСС-5АН-М-11.5-130-190-У
- ПСС-5АН-М-11.5-240Узел стяжки ПСС-5АН-М-11.5-240
- ПСС-5АН-М-16.0-240Узел стяжки ПСС-5АН-М-16.0-240
- ПСС-5АН-М-16.0-300Узел стяжки ПСС-5АН-М-16.0-300
- ПСС-5АН-М-22-240Узел стяжки ПСС-5АН-М-22-240
- ПСС-5АН-М-34-240Узел стяжки ПСС-5АН-М-34-240
- ПСС-5АН-М-46-300Узел стяжки ПСС-5АН-М-46-300
Нормативная база
Документация
- Сборочный чертёж АНВ-1-М12х272.000СБ
- ТУ 25.11.23-002-65036977-2023
На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
