АН3-3-М20 (Сборочный чертеж АН13-М20-260), закладная

чертеж АН13-М20-260

Серийное производство
чертеж АН13-М20-260

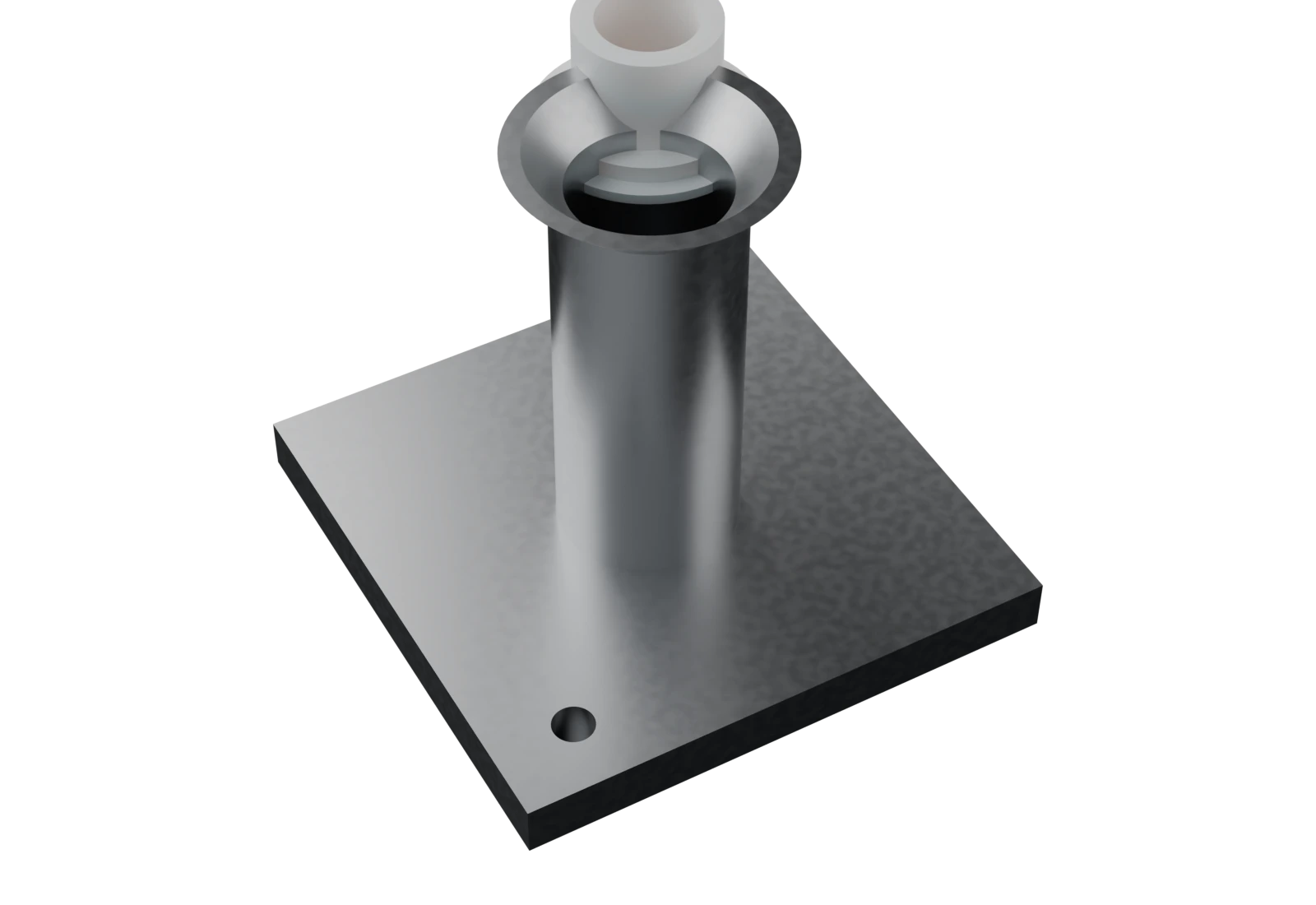

Закладная нажимного анкера с резьбой М20: платик 80×80 мм, приварная втулка-раструб и фторопластовая заглушка. Платик крупнее и толще, чем у типоразмеров М12/М16.

М208G

резьба платика

0,452кг

масса комплекта

Технические характеристики

Параметры изделия

Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.

Состав и размеры

Платик АНЗ-М20.003	80 × 80 × 8 ммрезьба М20-8G
Втулка АНЗ-М20.001	труба 26×2, длина 65мм
Заглушка АНЗ-М20.002	Фторопласт-4 ГОСТ 10007-80 Е
Высота узла	72…77мм
Материал платика и втулки	нержавеющая сталь группы А4
Парный винт	АНВ-1-М20
Масса комплекта	0,452кг

Строительная линейка

Применяется с узлами

Карточки комплектов — состав по спецификации сборочного чертежа, ступень несущей способности и регулировочный зазор.

Применяется с узлами

Нормативная база

Документация

Сборочный чертёж АНЗ-3-М20.000СБ
ТУ 25.11.23-002-65036977-2023

На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
