АН3-3-М12, закладная

по документации заказчика

Серийное производство

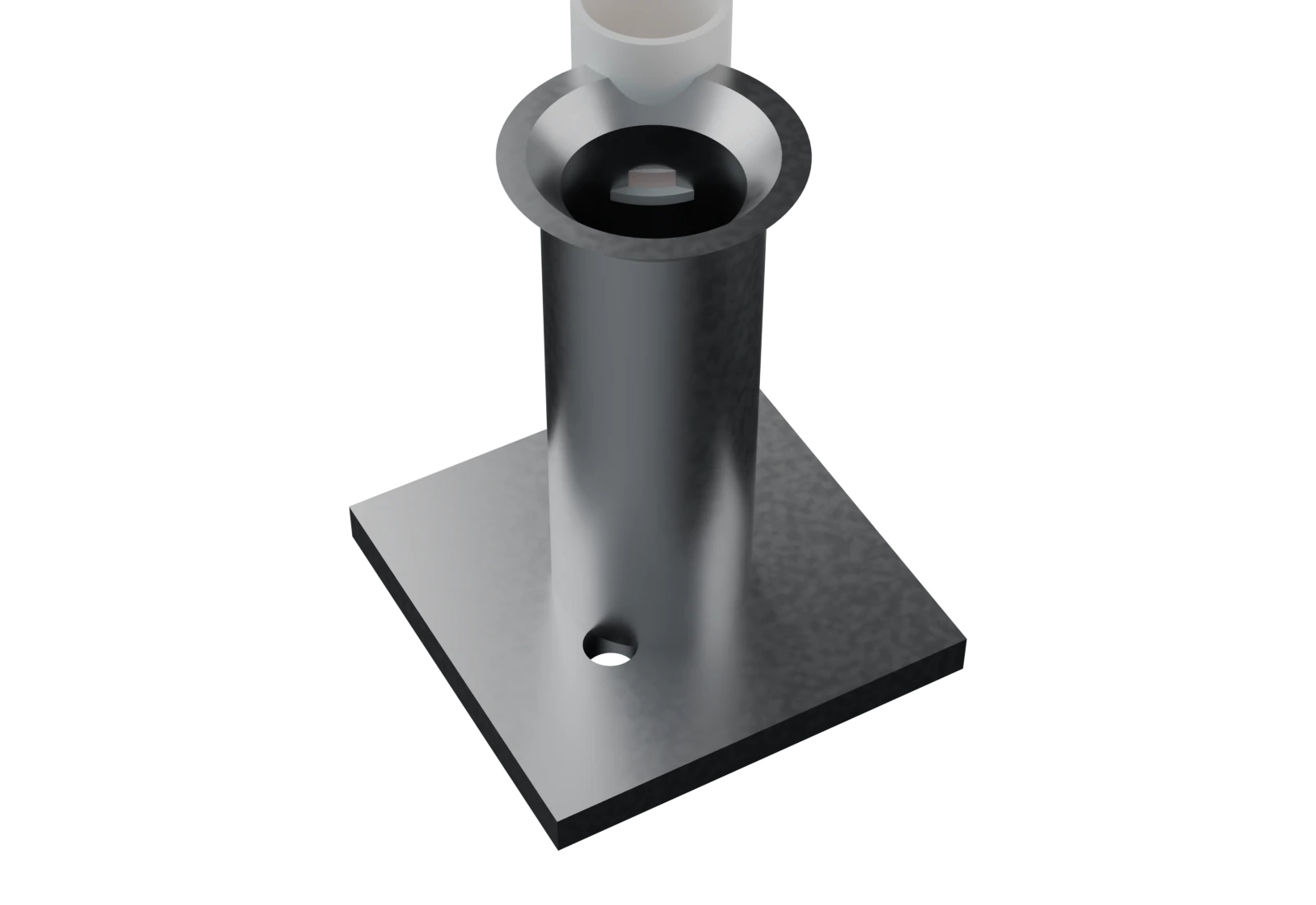

Закладная нажимного анкера: платик с резьбовым отверстием, приварная втулка-раструб и фторопластовая заглушка, защищающая резьбу от бетона. Заливается в плиту; в резьбу платика вкручивается винт АНВ-1-М12.

М128G

резьба платика

0,16кг

масса комплекта

Технические характеристики

Параметры изделия

Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.

Состав и размеры

Платик АНЗ-3-М12.001	50 × 50 × 5 ммрезьба М12-8G
Втулка АНЗ-3-М16.002	труба 22×2, длина 60мм, общая с АНЗ-3-М16
Заглушка АНЗ-3-М16.003	Фторопласт-4 ГОСТ 10007-80
Длина втулки в сборе	60±1,5 мм
Материал платика и втулки	нержавеющая сталь группы А4
Парный винт	АНВ-1-М12
Масса комплекта	0,16кг

Строительная линейка

Применяется с узлами

Карточки комплектов — состав по спецификации сборочного чертежа, ступень несущей способности и регулировочный зазор.

Применяется с узлами

Нормативная база

Документация

Сборочный чертёж АНЗ-3-М12.000СБ
ТУ 25.11.23-002-65036977-2023

На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
