АН3-3-М16 (Сборочный чертеж АН13-М16-210), закладная

чертеж АН13-М16-210

Серийное производство
чертеж АН13-М16-210

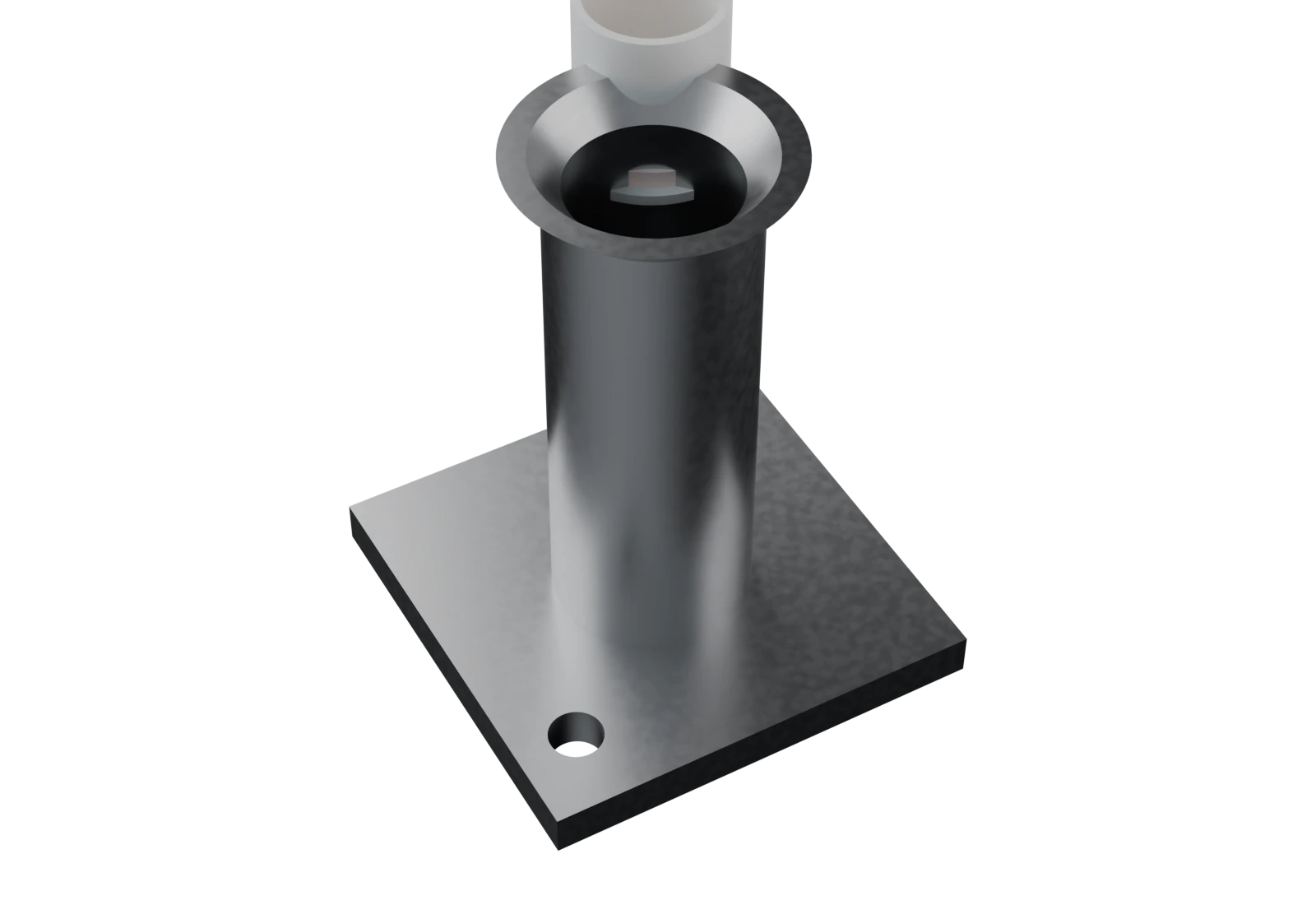

Закладная нажимного анкера: платик с резьбовым отверстием М16, приварная втулка-раструб и фторопластовая заглушка. Заливается в плиту; в резьбу платика вкручивается винт АНВ-1-М16.

М168G

резьба платика

0,157кг

масса комплекта

Технические характеристики

Параметры изделия

Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.

Состав и размеры

Платик АНЗ-3-М16.001	50 × 50 × 5 ммрезьба М16-8G
Втулка АНЗ-3-М16.002	труба 22×2, длина 60мм
Заглушка АНЗ-3-М16.003	Фторопласт-4 ГОСТ 10007-80
Длина узла	65±2 мм
Материал платика и втулки	нержавеющая сталь группы А4
Парный винт	АНВ-1-М16
Масса комплекта	0,157кг

Строительная линейка

Применяется с узлами

Карточки комплектов — состав по спецификации сборочного чертежа, ступень несущей способности и регулировочный зазор.

Применяется с узлами

Нормативная база

Документация

Сборочный чертёж АНЗ-3-М16.000СБ
ТУ 25.11.23-002-65036977-2023

На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
