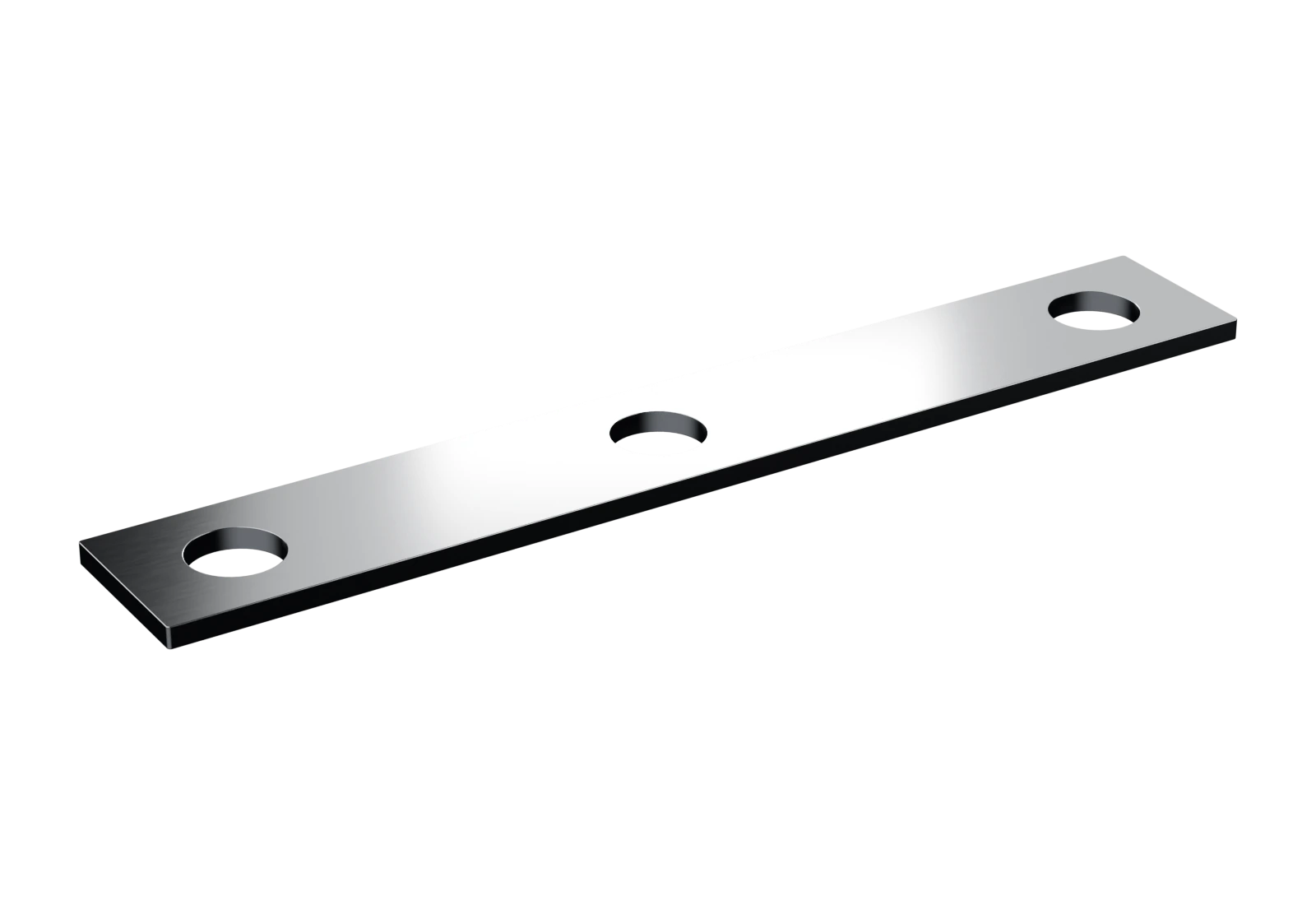

Кадр построен по трёхмерной модели изделия
Планки стопорные
Планка стопорная СИ-UIC54-1
по документации заказчика
- Серийное производство
Удерживает клеммный болт от проворота при затяжке гайки на рельсе UIC54. Плоская полоса с тремя круглыми отверстиями.
320±4 мм
длина
50мм
ширина полосы
6мм
толщина
0,69кг
масса изделия
Технические характеристики
Параметры изделия
Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.
Размеры и материал
| Длина | 320±4 мм |
|---|---|
| Ширина | 50мм |
| Толщина | 6мм |
| Отверстия | 3 круглых |
| Разбивка по длине | 30 — 140 — 120±1 мм |
| Шероховатость реза | Rz 80 |
| Заготовка | полоса 6×50 ГОСТ 103-2006допускается 6×55 и листовая сталь |
| Марка стали | Ст3сп4-СВ ГОСТ 535-2005 |
| Масса | 0,69кг |
Нормативная база
Документация
- Чертёж 0162.033
На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
