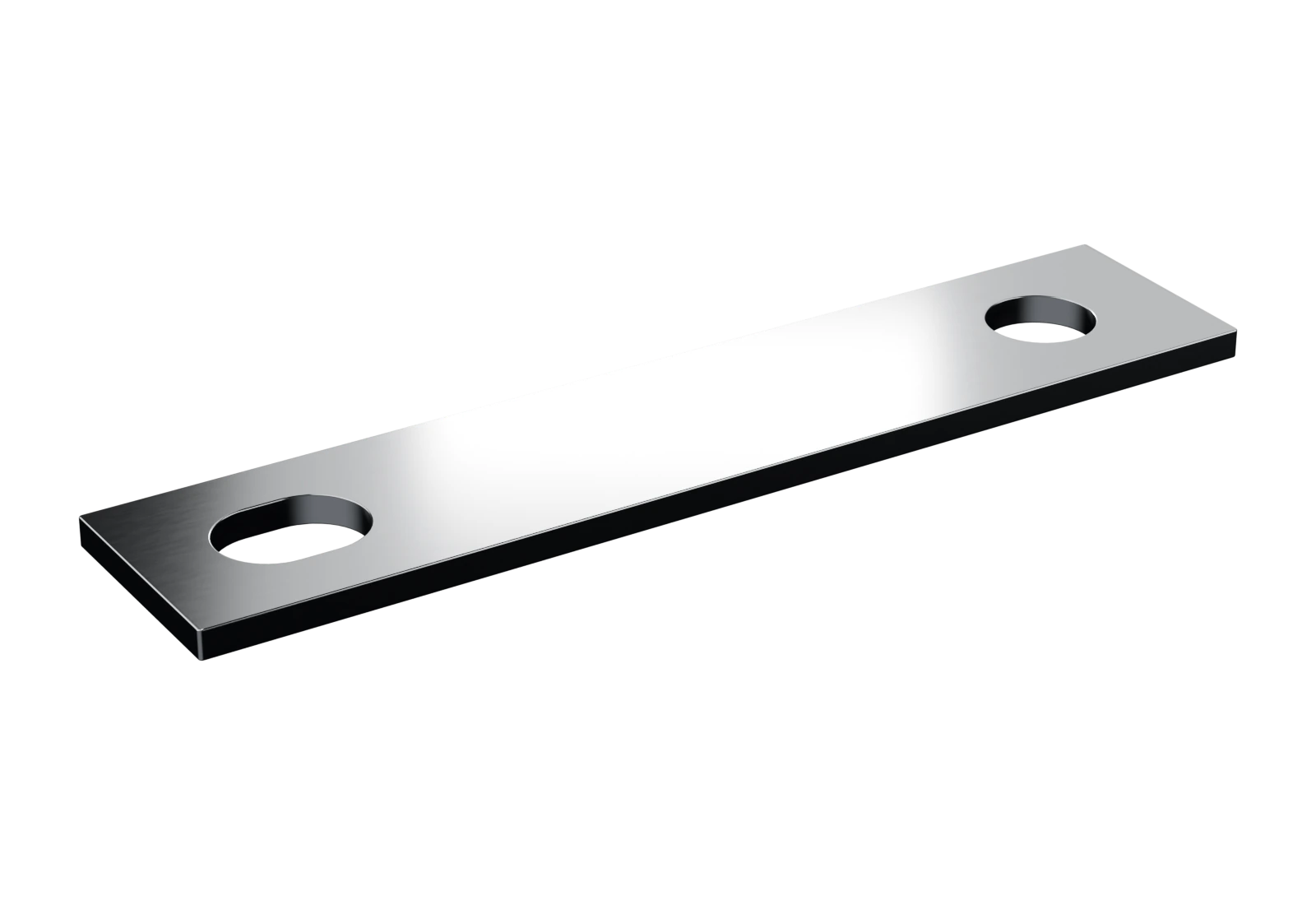

Планка стопорная СИ-65-8 ЦП 479

ЦП 479

Серийное производство
ЦП 479

Удерживает клеммный болт от проворота при затяжке гайки. Плоская полоса с одним круглым и одним овальным отверстием: овал даёт запас на разбег межосевого расстояния в пути.

300мм

длина

65мм

ширина полосы

8мм

толщина

0,99кг

масса изделия

Технические характеристики

Параметры изделия

Размеры соответствуют стандарту и заводскому чертежу. В скобках указаны предельные отклонения.

Размеры и отверстия

Длина	300±3 мм
Ширина	65мм
Толщина	8мм
Круглое отверстие	Ø29+2 мм
Овальное отверстие	39 × 10R14,5
Разбивка по длине	40 — 220±1 мм
Шероховатость реза	Rz 80
Масса	0,99кг

Материал и требования

Заготовка	полоса 8×65 ГОСТ 103-76
Марка стали	Ст3сп4-св ГОСТ 535-88
Заусенцы	выше 0,5 мм — удаляются
Допускаемая полоса	ширина 60 мм (масса 0,93 кг), листовая сталь

Нормативная база

Документация

Чертёж ЦП 479
ГОСТ 103-76 (полоса)
ГОСТ 535-88 (сталь Ст3сп)

На каждую партию оформляется паспорт качества с результатами контроля. Копии документов и протоколы испытаний предоставляются по запросу.
